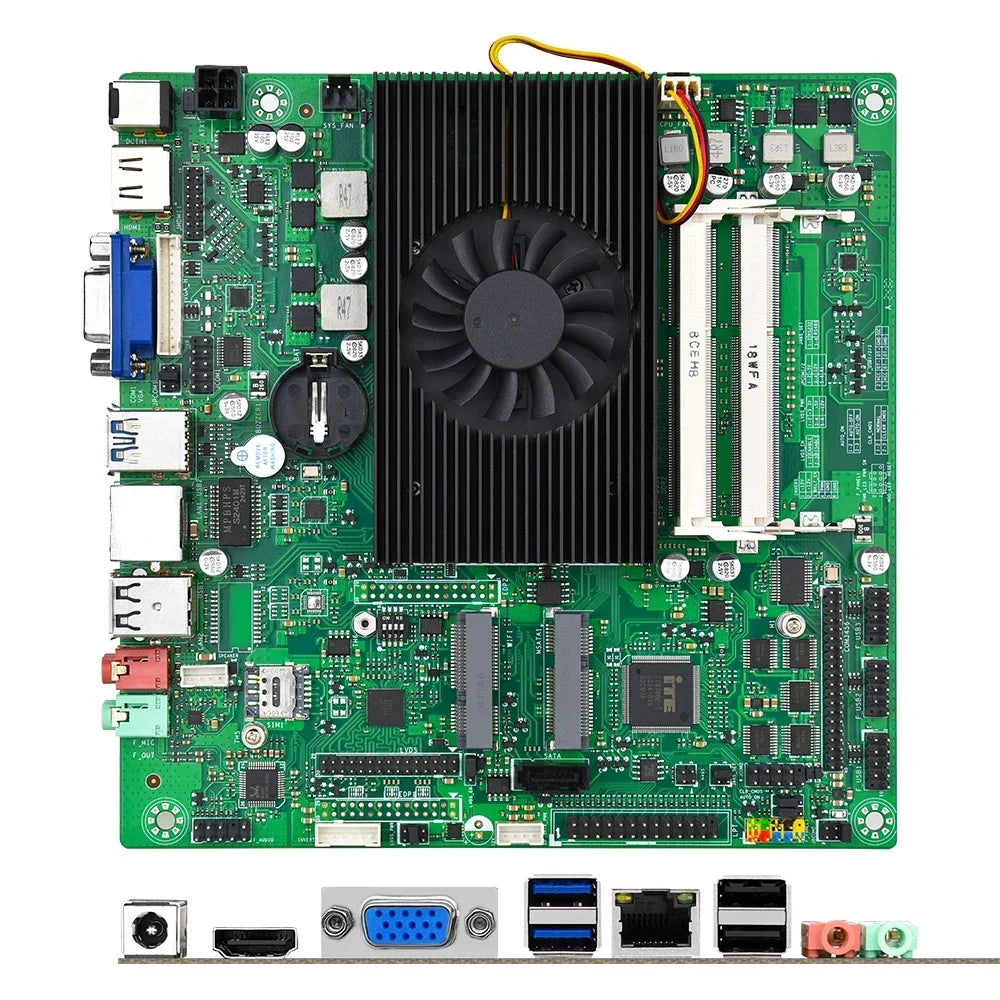

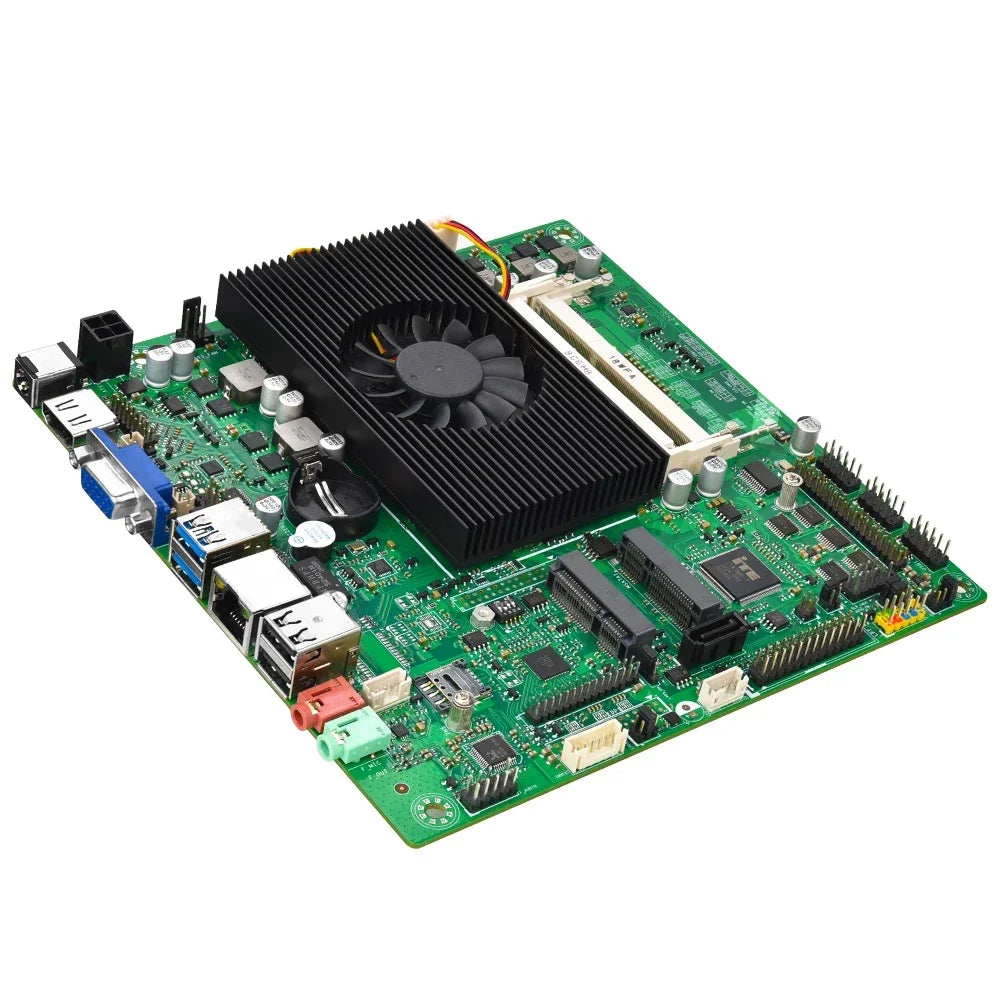

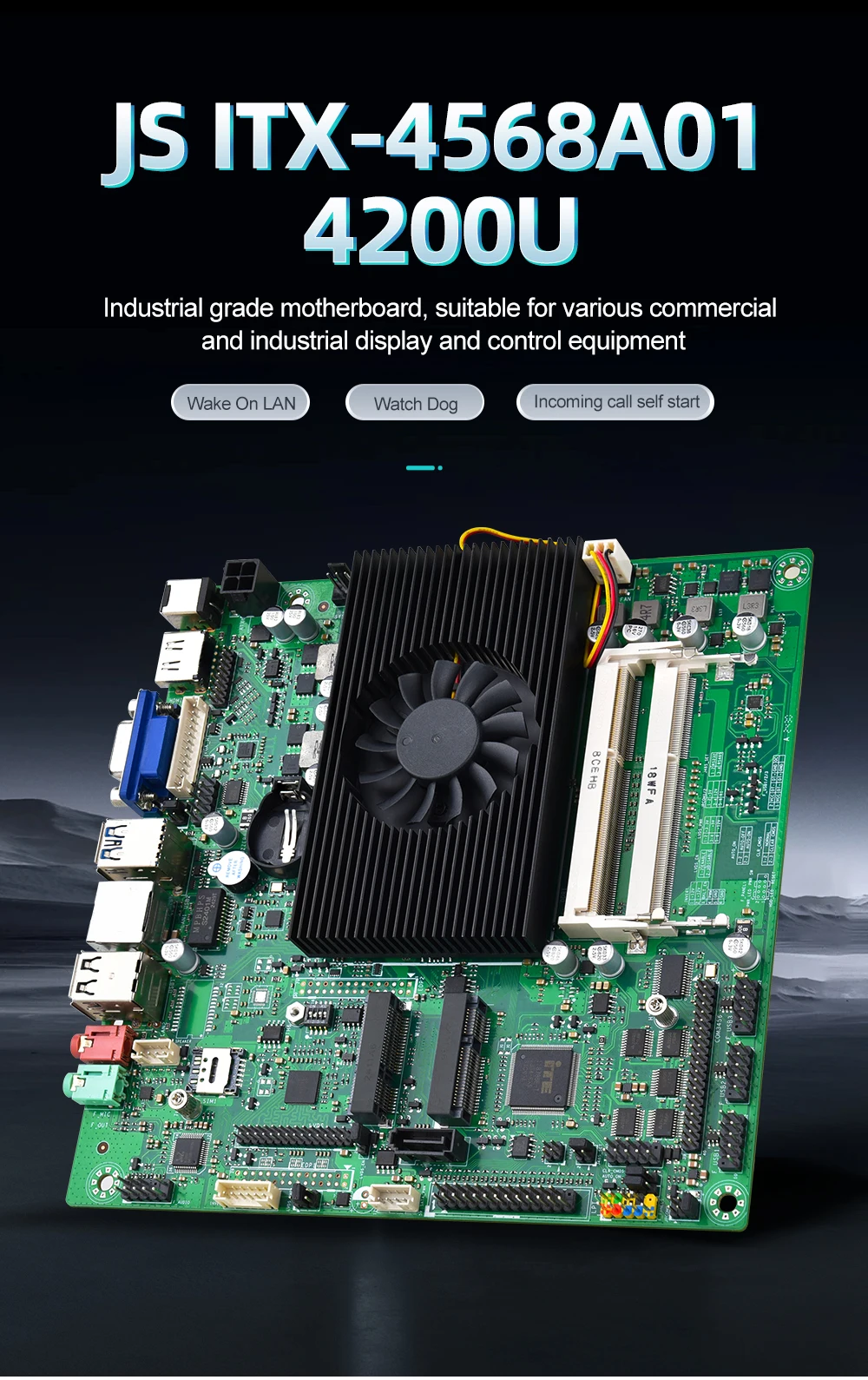

Motherboard-Funktion:

• 8-lagige Leiterplatte, stabile elektrostatische Abschirmung.

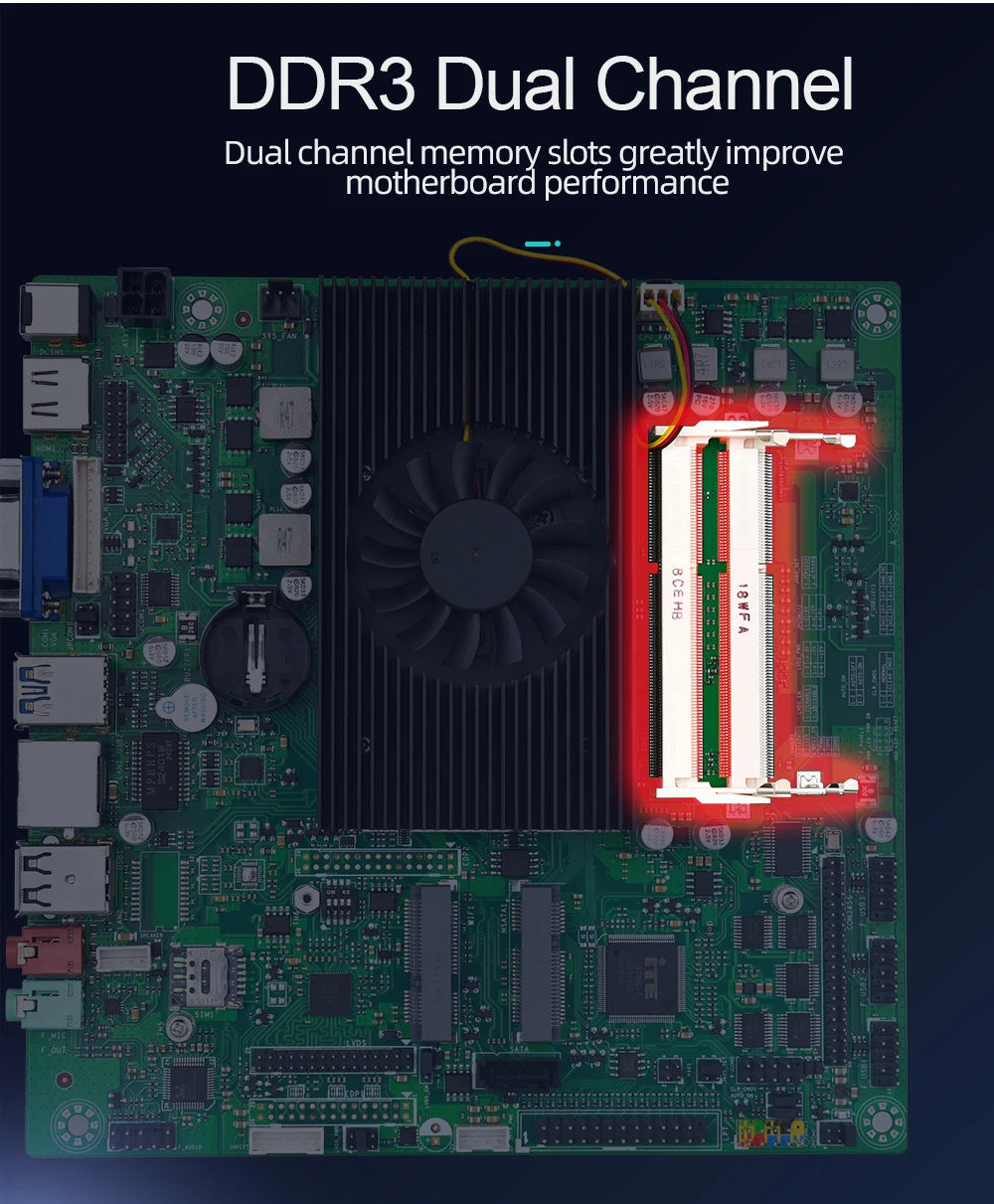

• Zwei DDR3 SO-DIMM-Steckplätze, zwei Kanäle.

• 1 * Micro-SIM-Steckplatz.

• Onboard i5-4200U CPU, TDP 15W.

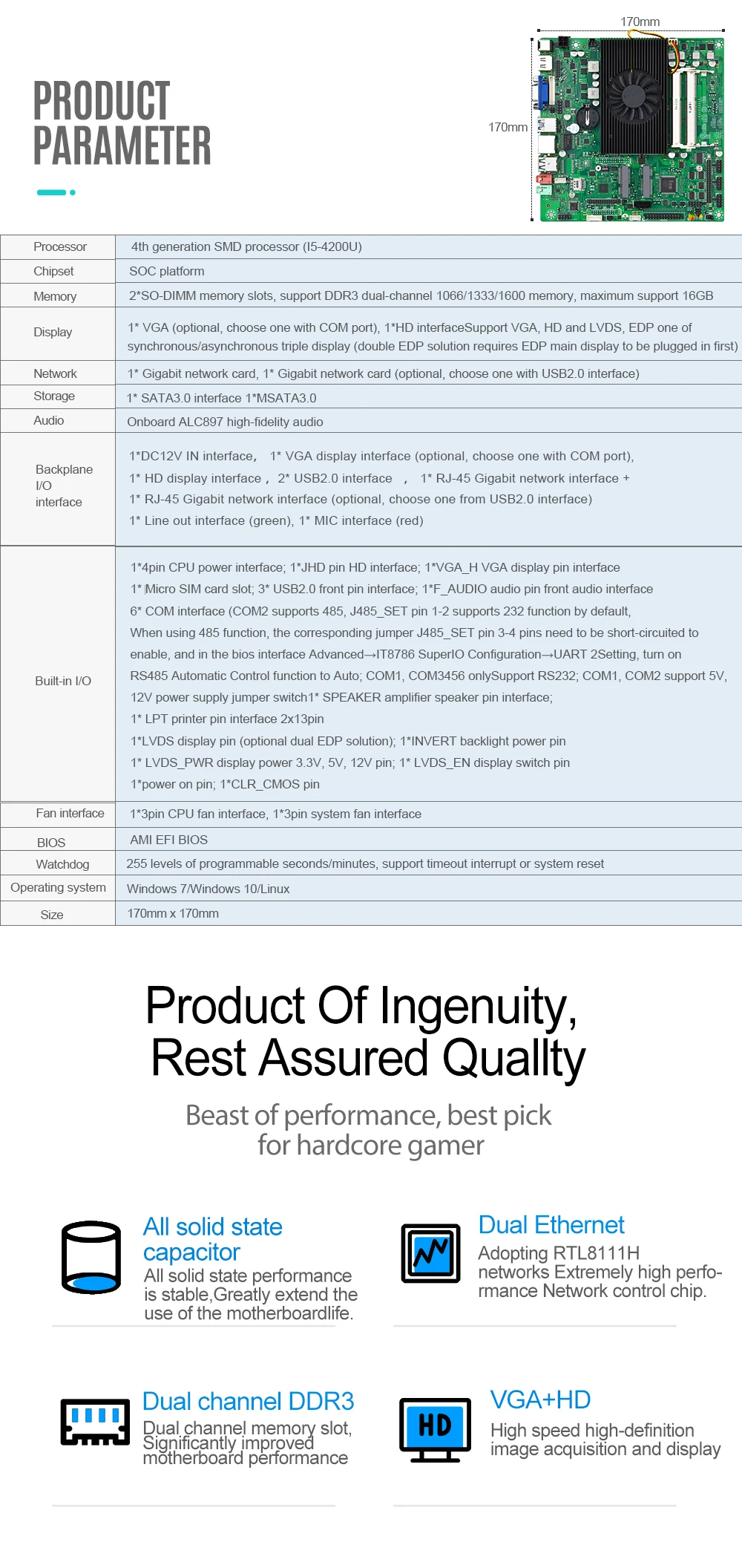

Motherboard-Spezifikation:

• Markenname: SZMZ (JINGSHA und SZMZ gehören zu zwei Untermarken unseres Unternehmens)

• Formfaktor: Mini-ATX, 170 mm x 170 mm

• Speichersteckplatz: 2* SO-DIMM DDR3 1066/1333/1600 MHz (basierend auf der CPU)

• Maximaler Speicher: Unterstützt Dual-Channel bis zu 16 GB

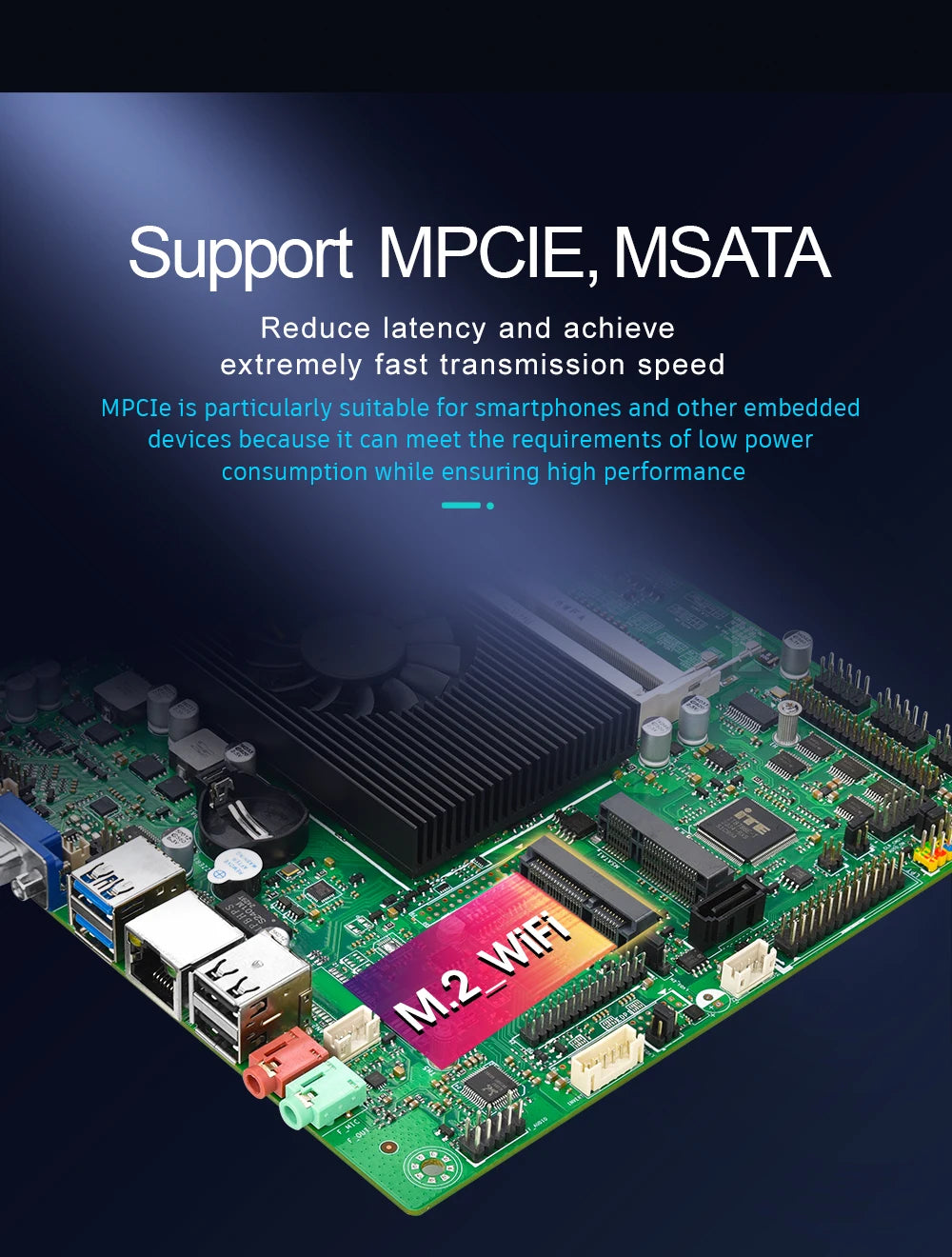

• Speicher: 1 * SATA3.0-Anschluss, 1 * MSATA3.0-Anschluss

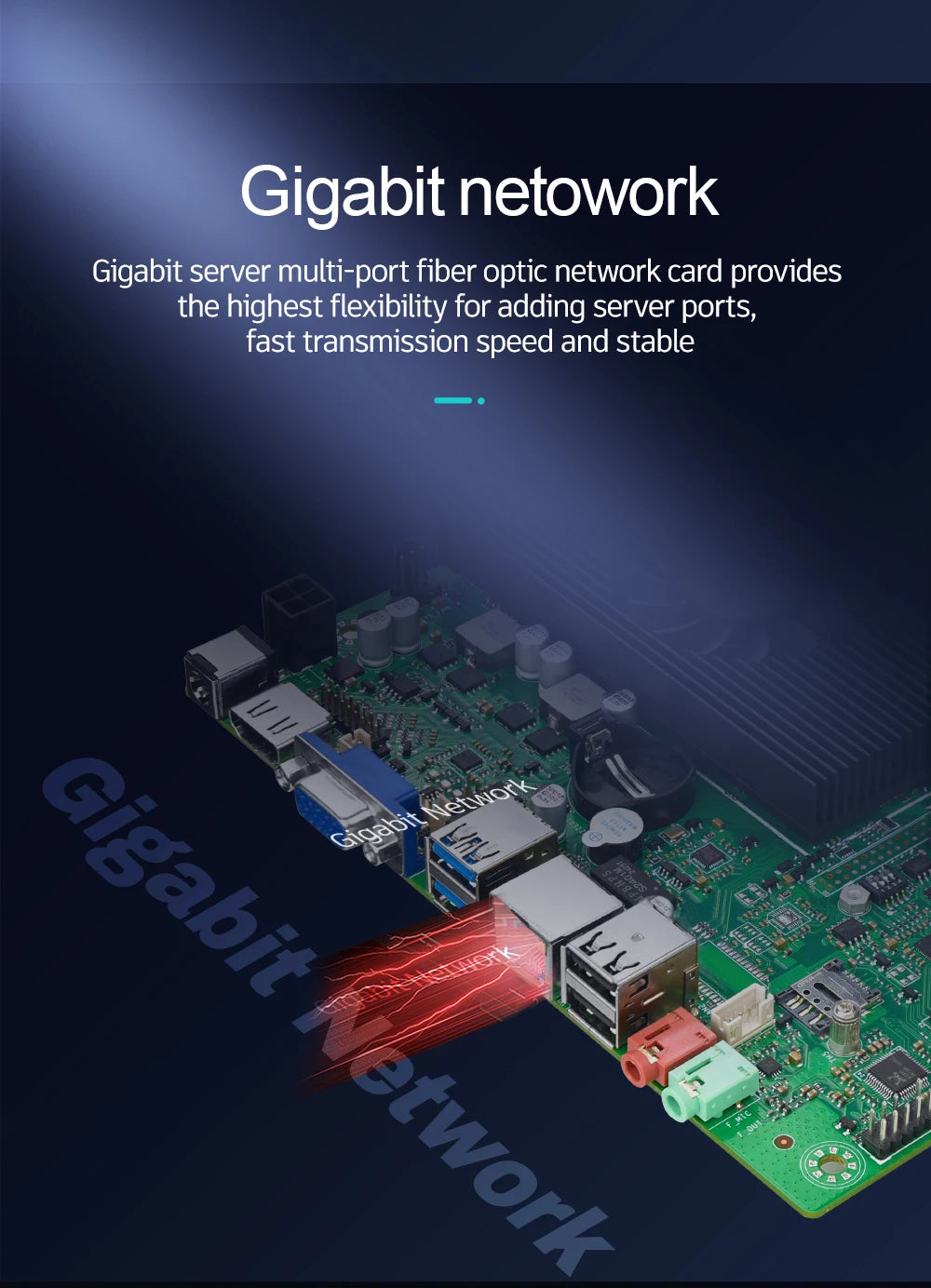

• LAN: 1* Gigabit Ethernet LAN-Ports

• Audio: Realtek ALC897 HD Audio.

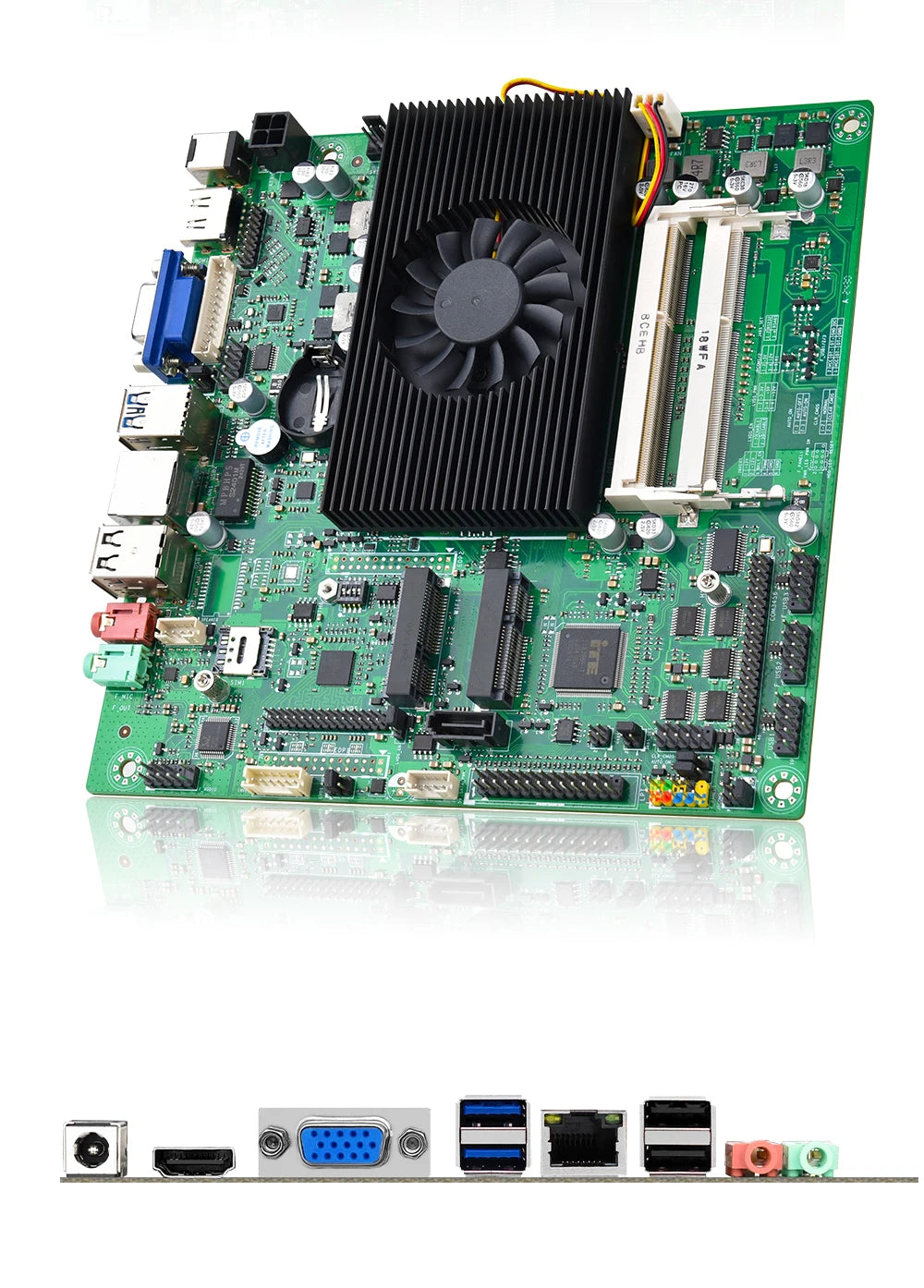

• I/O-Anschluss der Backplane: 1* VGA, 1* HDMI, 2* USB3.0, 2* USB2.0, 1* Line Out (grün), 1* MIC (rot)

• COM-Pin-Anschluss: 6 * COM-Pin-Anschluss.(COM2 unterstützt die 485-Funktion.Der J485_SET-Pin unterstützt standardmäßig die 232-Funktion für Pins 1-2.
  Wenn Sie die 485-Funktion aktivieren, muss der entsprechende J485_SET-Pin 3-4 kurzgeschlossen werden, in der Zwischenzeit sollte die automatische RS485-Steuerungsfunktion auf automatisch im BIOS-Panel-Pad eingestellt werden. Erweiterte → IT8786 Super-IO-Konfiguration → UART 2Einstellung;

  COM1 und COM3456 unterstützen nur RS232;
  COM1 und COM2 unterstützen das Umschalten zwischen 5-V- und 12-V-Stromversorgungs-Sprungkappen)

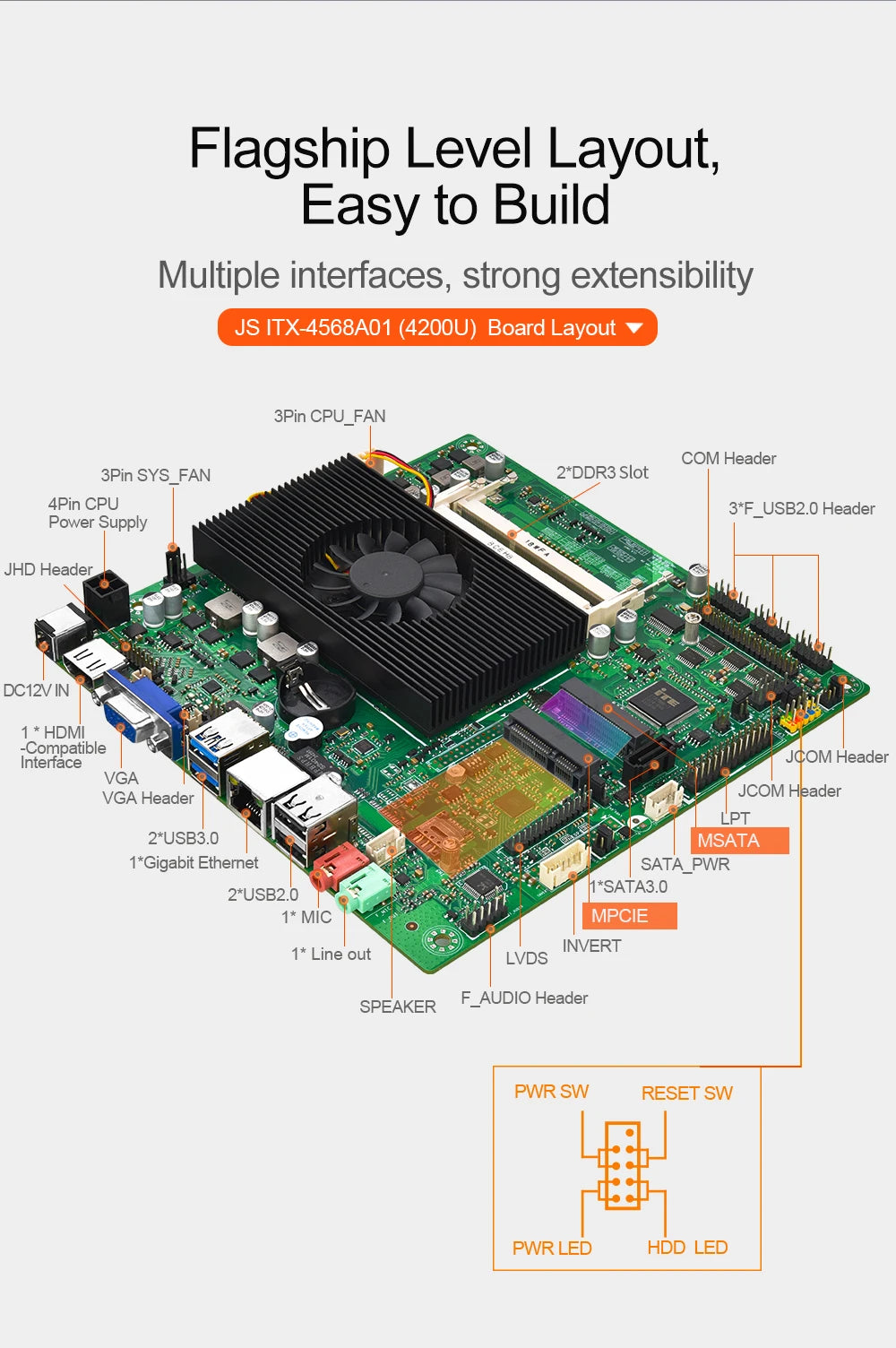

• Eingebauter I/O-Pin-Anschluss: 1*4-Pin-CPU, 1*JHDMI, 1*VGA_H VGA, 1*‌Micro-SIM, 3* USB2.0, 1*F_AUDIO, 1* SPEAKER, 1* LPT (2x13-polig), 1*LVDS, 1*INVERT (Stromversorgungsstift mit Hintergrundbeleuchtung), 1* LVDS_PWR (Display-Bildschirm-Stromversorgung 3,3 V, 5 V, 12 V-Pins), 1* LVDS_EN, 1*Einschalten, 1*CLR_CMOS

• Lüfteranschluss: 1*3-poliger CPU_FAN, 1*3-poliger SYS_FAN

• BIOS: AMI EFI BIOS

• Watchdog: 255 Stufen programmierbarer Sekunden/Minuten, unterstützt Timeout-Interrupt oder System-Reset

• Betriebssystem: Windows 7/Windows 10/Linux

• Netzteillösung: 12 V DC IN-Anschluss

Kaufanweisungen:
1: Wenn das Paket bei der Unterzeichnung beschädigt ist, bitten Sie den Logistikdienstleister, vor der Unterzeichnung einen Schadensnachweis vorzubereiten. Machen Sie bitte ein Auspackvideo des Pakets oder einige Bilder des beschädigten Pakets als Beweis. Sie können eine Rückerstattung beantragen, indem Sie eine Beschwerde für den Logistikstreit direkt auf der Plattform eröffnen oder uns rechtzeitig kontaktieren.
2: Aufgrund des embargo auf der Batterie von China Post oder dem Zoll wird die Motherboard-Batterie vor dem Versand entfernt.
3: Bitte machen Sie ein Auspackvideo als Beweis für mögliche Probleme wie Mangel an der Menge oder Schäden bei der Ankunft (DOA).
4: Alle internationalen Zölle und Gebühren unterliegen den Regeln und Vorschriften des einzelnen Landes und liegen in der Verantwortung des Käufers.Für Einzelheiten wenden Sie sich bitte an das örtliche Zollamt.
5: Bitte erlauben Sie 1-3 mm Abweichungen aufgrund der manuellen Messung.
